NVIDIA A100 TENSOR CORE GPU 数据表
适用于各种工作负载的强大计算平台
NVIDIA A100 Tensor Core GPU 可在各个规模下为 AI、数据分析和高性能计算（HPC）应用提供出色的加速性能，为全球的高性能弹性数据中心提供强劲助力。作为 NVIDIA 数据中心平台的引擎，与前一代 NVIDIA Volta™ 相比，A100 可使性能提升高达 20 倍。A100 可高效扩展，也可借助多实例 GPU（MIG）技术划分为 7 个独立的 GPU 实例，从而提供统一的平台，助力弹性数据中心根据不断变化的工作负载需求动态进行调整。
NVIDIA A100 Tensor Core 技术支持广泛的数学精度，可针对每个工作负载提供单个加速器。最新一代 A100 80GB 将 GPU 显存加倍，提供 2TB/s 的全球超快显存带宽，可加速处理超大型模型和海量数据集。
A100 是完整 NVIDIA 数据中心解决方案的一部分，该解决方案由硬件、网络、软件、库以及 NGC™ 目录中经优化的 AI 模型和应用等叠加而成。作为适用于数据中心且功能强大的端到端 AI 和 HPC 平台，A100 可助力研究人员获得真实的结果，并能将解决方案大规模部署到生产环境中。

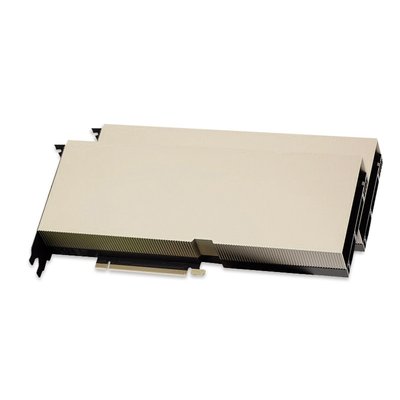

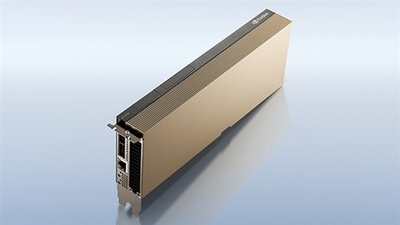

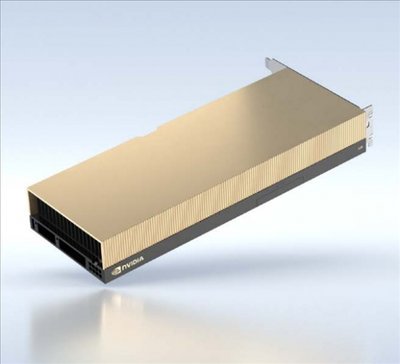

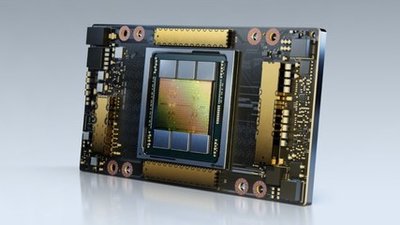

NVIDIA A100 TENSOR CORE GPU 规格（SXM4 和 PCIe 外形规格）
GPU 规格
| 规格 | A100 80GB PCIe | A100 80GB SXM |
|---|---|---|
| FP64 | 9.7 TFLOPS | 9.7 TFLOPS |
| FP64 Tensor Core | 19.5 TFLOPS | 19.5 TFLOPS |
| FP32 | 19.5 TFLOPS | 19.5 TFLOPS |
| Tensor Float 32 (TF32) | 156 TFLOPS | 312 TFLOPS* | 156 TFLOPS | 312 TFLOPS* |
| BFLOAT16 Tensor Core | 312 TFLOPS | 624 TFLOPS* | 312 TFLOPS | 624 TFLOPS* |
| FP16 Tensor Core | 312 TFLOPS | 624 TFLOPS* | 312 TFLOPS | 624 TFLOPS* |
| INT8 Tensor Core | 624 TOPS | 1248 TOPS* | 624 TOPS | 1248 TOPS* |
| GPU 显存 | 80GB HBM2e | 80GB HBM2e |
| GPU 显存带宽 | 1935GB/s | 2039GB/s |
| 最大热设计功耗（TDP） | 300 瓦 | 400 瓦 *** |
| 多实例 GPU | 最多 7 个 MIG 每个 10GB | 最多 7 个 MIG 每个 10GB |
| 外形规格 | PCIe 双插槽风冷式或单插槽液冷式 | SXM |
| 互连技术 | 搭载 2 个 GPU 的 NVIDIA® NVLink® 桥接器：600GB/s** | PCIe 4.0：64GB/s | NVLink：600GB/s | PCIe 4.0：64GB/s |
| 服务器选项 | 搭载 1 至 8 个 GPU 的合作伙伴认证系统和 NVIDIA 认证系统（ NVIDIA-Certified Systems™） | 搭载 4 个、8 个或 16 个 GPU 的 NVIDIA HGX™ A100 合作伙伴认证系统和 NVIDIA 认证系统 | 搭载 8 个 GPU 的 NVIDIA DGX™ A100 |
* 采用稀疏技术 ** SXM4 GPU 通过 HGX A100 服务器主板连接；PCIe GPU 通过 NVLink 桥接器可桥接多达两个 GPU *** 400 瓦 TDP（适用于标准配置）。HGX A100-80 GB 自定义散热解决方案（CTS）SKU 可支持高达 500 瓦的 TDP
跨工作负载的卓越性能
突破性的创新
NVIDIA AMPERE 架构
无论是使用 MIG 将 A100 GPU 分割为较小的实例，还是使用 NVLink 连接多个 GPU 来加速大规模工作负载，A100 均可轻松满足不同规模的加速需求，从小型作业到大型多节点工作负载无一例外。A100 功能全面，这意味着 IT 经理可以全天候地充分利用数据中心内的每个 GPU。
第三代 TENSOR CORE 技术
NVIDIA A100 的深度学习运算性能可达 312 teraFLOPS（TFLOPS）。其深度学习训练的 Tensor 每秒浮点运算次数（FLOPS）和推理的 Tensor 每秒万亿次运算次数（TOPS）皆为 NVIDIA Volta™ GPU 的 20 倍。
新一代 NVLINK
A100 中采用的 NVIDIA NVLink 可提供两倍于上一代的吞吐量。与 NVIDIA NVSwitch™ 结合使用时，此技术可将多达 16 个 A100 GPU 互连，并将速度提升至 600GB/s，从而在单个服务器上实现出色的应用性能。NVLink 技术可应用在 A100 中：SXM GPU 通过 HGX A100 服务器主板连接，PCIe GPU 通过 NVLink 桥接器可桥接多达两块 GPU。
高带宽显存（HBM2E）
凭借 80GB 的高带宽显存（HBM2e），A100 提供超过 2TB/s 的超快 GPU 显存带宽，并将动态随机存取存储器（DRAM）的利用效率提高至 95%。A100 提供的显存带宽是上一代产品的 1.7 倍。
多实例 GPU（MIG）技术
一个 A100 GPU 最多可划分为 7 个 GPU 实例，这些实例在硬件级别完全独立，并独自拥有高带宽显存、缓存和计算核心。借助 MIG，开发者可为其所有应用实现惊人加速，IT 管理员也可为每个作业提供符合其规模的 GPU 加速，进而优化 GPU 利用率，并让每个用户和应用都能使用 GPU 实例。
结构化稀疏
AI 网络拥有数百万至数十亿个参数。实现准确预测并非要使用所有参数，而且我们还可将某些参数转换为零，以在无损准确性的前提下使模型变得“稀疏”。A100 中的 Tensor Core 可为稀疏模型提供高达 2 倍的性能提升。稀疏功能不仅更容易使 AI 推理受益，同时还能提升模型的训练性能。
性能提升示例
AI 训练速度提升
A100 80GB 相较于 V100，在 DLRM 训练中提供高达 3 倍的 AI 训练速度。
AI 推理性能提升
A100 80GB 相较于仅 CPU，在 BERT-LARGE 推理中提供高达 249 倍的 AI 推理性能。
HPC 应用性能提升
A100 80GB 在 Quantum Espresso 的基准测试中，相较于 A100 40GB，提供高达 1.8 倍的性能。
四年内 HPC 性能提升
A100 相较于 P100，在热门 HPC 应用的吞吐量中提升了 11 倍。
支持的应用和框架
NVIDIA A100 Tensor Core GPU 是 NVIDIA 数据中心平台的旗舰产品，可用于深度学习、高性能计算（HPC）和数据分析。该平台可为 2000 余款应用和各大深度学习框架提供加速。A100 适用于桌面、服务器以及云服务，不仅能显著提升性能，更可以节约成本。
常见的深度学习框架
- TensorFlow
- PyTorch
- MXNet
- Caffe
- Keras
支持的 HPC 应用
- AMBER
- GAUSSIAN
- OpenFOAM
- ANSYS Fluent
- GROMACS
- VASP
- Altair nanoFluidX
- DS SIMULIA Abaqus
- NAMD
- WRF
- Altair ultraFluidX
面向企业的优化软件和服务
如需详细了解 NVIDIA A100 Tensor Core GPU，请访问：NVIDIA A100
© 2022 NVIDIA Corporation. 保留所有权利。NVIDIA、NVIDIA 徽标、DGX、HGX、NGC、NVIDIA-Certified Systems、NVLink、NVSwitch 和 Volta 均为 NVIDIA Corporation 在美国和其他国家或地区的商标或注册商标。其他公司名称和产品名称可能为相应各公司的商标。其他所有商标均为其各自所有者的资产。2188504. 2022 年 5 月
